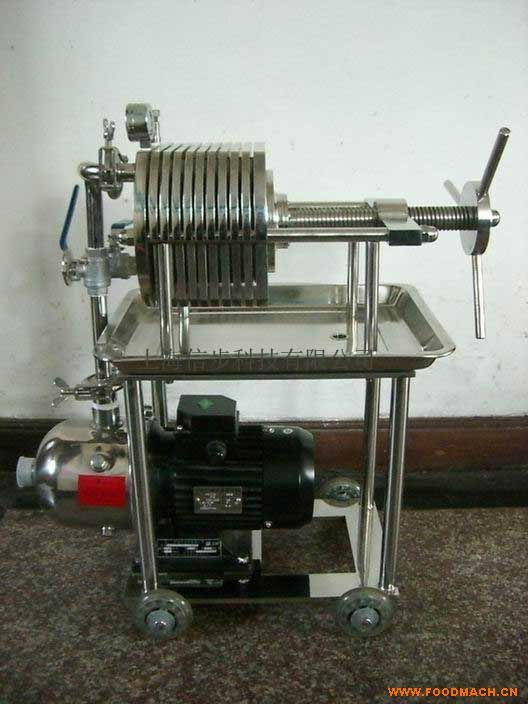

上海信步生產的實驗室小型壓濾機機型較小，壓緊、卸料均為手動操作。濾室*小容積為0.39L；配隔膜泵或小型輕型臥式離心泵、小型齒輪泵，小推車式可移動。

該系列專用于含固體雜質比較少，過濾精度要求高的物料。

實驗室小型壓濾機分為臥式和立式

   臥式的占地面積及立式的大，立式是封閉式過濾，臥式過濾，物料容易滴漏。

     小型板框壓濾機是一種交替排列的濾板和濾框構成一組濾室的過濾設備。濾板的表面有溝槽，其凸出部位用以支撐濾膜。濾框和濾板的邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。板、框兩側各有把手支托在橫梁上，由壓緊裝置壓緊板、框。板、框之間有密封圈起密封的作用。由供料泵將懸浮液壓入濾室，在濾膜上形成濾渣，直至充滿濾室。濾液穿過濾膜并沿濾板溝槽流至板框邊角通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。隨后打開壓濾機卸除濾渣，重新裝上濾膜，重新壓緊板、框，開始下一工作循環。

  待過濾的料液通過輸料泵在一定的壓力下，從后頂板的進料孔進入到各個濾室，通過濾膜/濾布，固體物被截留在濾室中，并逐步形成濾餅；液體則通過板框上的出水孔排出機外。
