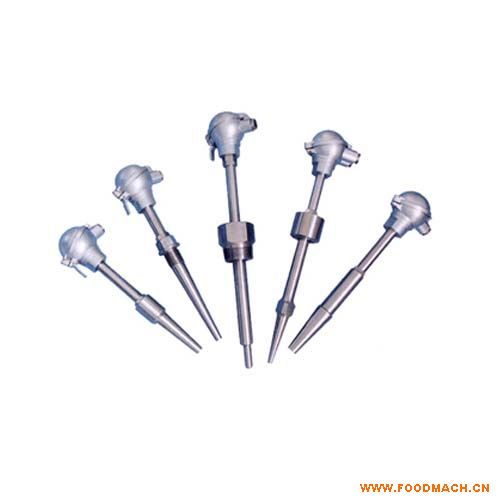

HJ-WR系列熱電偶是一種溫度傳感器。在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。
HJ-WR系列熱電偶是一種感溫元件，是一種儀表。它直接測量溫度，并把溫度信號轉 熱電偶換成熱電動勢信號, 通過電氣儀表（二次儀表）轉換成被測介質的溫度。熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應(Seebeck effect)。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系, 制成熱電偶分度表; 分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。在熱電偶回路中接入第三種金屬材料時，只要該材料兩個接點的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此，在熱電偶測溫時，可接入測量?jī)x表， 測得熱電動勢后，即可知道被測介質的溫度。
HJ-WR系列熱電偶品種齊全主要有：隔爆型熱電偶、本安型熱電偶、鎧裝熱電偶、電站測溫專用熱電偶、煙道（風道）熱電偶等。該產品通常和顯示儀表、記錄儀表、電子計算機等 配套使用，直接測量生產現場存在碳?xì)浠衔锏缺ǖ?～1300℃范圍內的液體、蒸汽和氣體介 質以及固體表面溫度。
熱電偶產品特點：
多種防爆形式，防爆性能好；
壓簧式感溫元件，抗振性能好；
測量范圍大；
機械強度高，耐壓性能好；
熱電偶選型表：
|
測量范圍及允許誤差范圍
|
熱電偶類別 |
代號 |
分度號 |
測量范圍 |
基本誤差限 |
|
鎳鉻－康銅 |
WRK |
E |
0－800℃ |
±0.75%t |
|
鎳鉻－鎳硅 |
WRN |
K |
0－1300℃ |
±0.75%t |
|
鉑銠 13 -鉑 |
WRB |
R |
0-1600℃ |
±0.25%t |
|
鉑銠 10 －鉑 |
WRP |
S |
0－1600℃ |
±0.25%t |
|
鉑銠 30 －鉑銠 6 |
WRR |
B |
0－1800℃ |
±0.25%t |
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數
|
熱惰性級別 |
時間常數（秒） |
熱惰性級別 |
時間常數（秒） |
|
Ⅰ |
90－180 |
Ⅲ |
10－30 |
|
Ⅱ |
30－90 |
Ⅳ |
＜10 |
熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶*小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周?chē)諝鉁囟葹?5－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
|
規定的長時間使用溫度（℃） |
試驗溫度（℃） |
絕緣電阻值（Ω） |
|
≥600 |
600 |
72000 |
|
≥ 800 |
800 |
25000 |
|
≥1000 |
1000 |
5000 | | |
