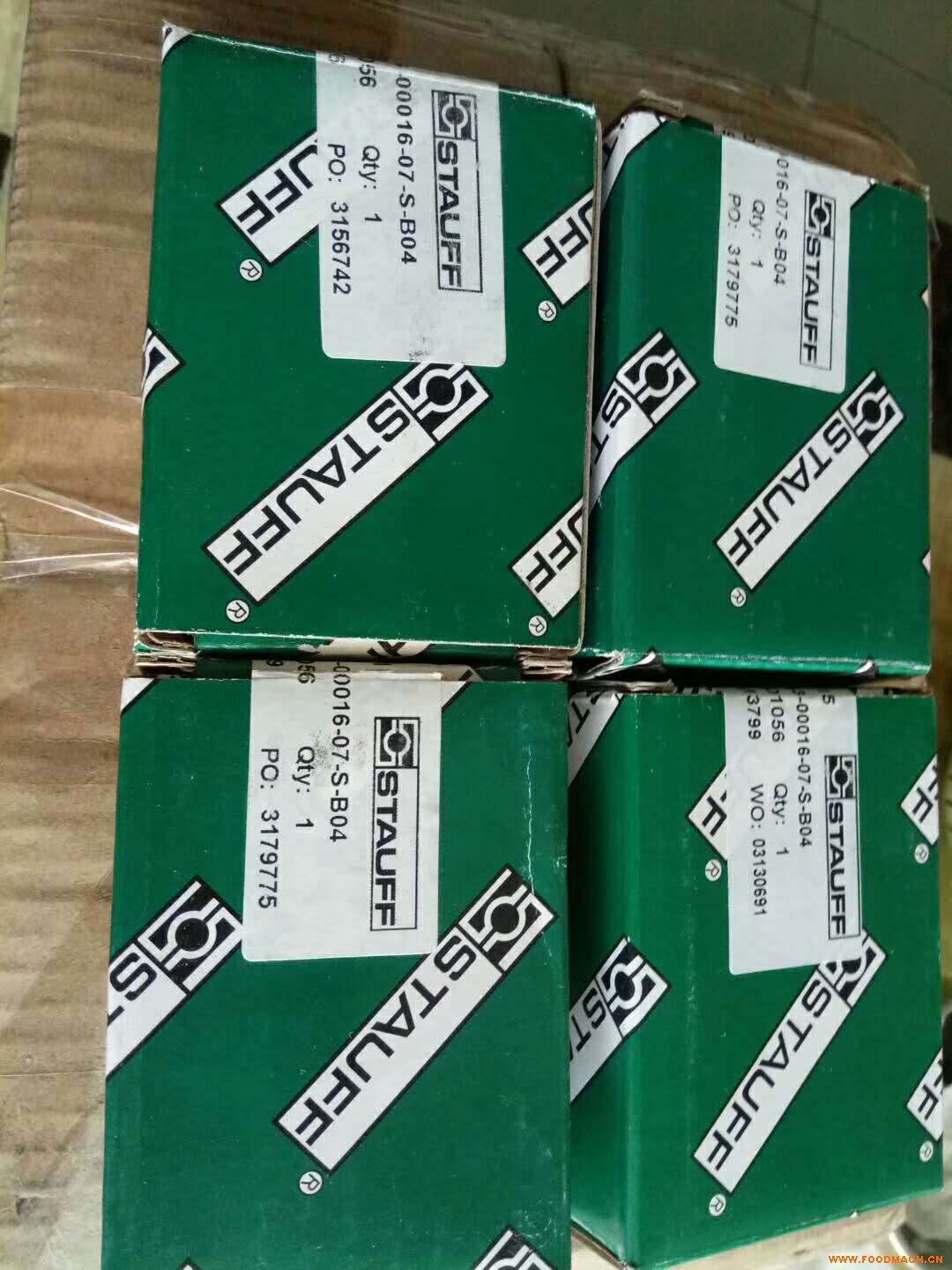

STAUFF西德福SME-025S過濾器濾芯
STAUFF西德福SME-025S過濾器濾芯
可調式壓力表接頭EMV
金屬件
標準材質：鋼質，不含六價鉻的鋅鎳鍍層 C6F
如需訂購不銹鋼材質V2A(1.4305)請將訂貨代號中的
C6F替換為V2A
如需訂購不銹鋼材質V4A (1.4571)請將訂貨代號中的
C6F替換為V4A
密封
如需訂購FPM密封產品，請將訂貨代號中的P替換為V
如需訂購EPDM 密封產品，請將訂貨代號中的P替換
為E
標準型號為FPM氟橡膠密封
SW
G1
H
G2
外形尺寸 訂貨代號
(mm/in) NBR密封 FPM*密封
G1 G2 h Hex
EMV-G1/4-P-OR-PC-C6F
EMV-G1/4-V-OR-VC-C6F
EMV-G1/4G1/2-P-OR-PC-C6F
EMV-G1/4G1/2-V-OR-VC-C6F
EMV-G1/2G1/4-P-OR-PC-C6F
EMV-G1/2G1/4-V-OR-VC-C6F
EMV-G1/2-P-OR-PC-C6F
EMV-G1/2-V-OR-VC-C6F
(PPC 系列)
壓力表 (機械式和數字式) PPC 系列
介紹 D13
概覽 D14
功能示意圖 D15
液壓測量儀 PPC-04/2 D16
液壓測量儀 PPC-06/08-plus D17
壓力傳感器 PPC-04/12-PT/2 D18
溫度傳感器 PPC-04/12-TS
PPC-04/12-TSH D19
轉速傳感器 PPC-04/12-SDSCAB D20
渦輪流量計 PPC-04/12-SFM D21
齒輪流量計 PPC-04/12-SVC D22
其它參數測量 D24
電纜/ 適配器 / 附件 D25
成套設備 PPC-04/2
PPC-06/08-plus D26
液壓測試設備 D27
便攜式液壓測試儀 PPC-Pad D28
成套液壓測試儀 PPC-Pad-SET D29
CAN總線型 壓力傳感器 PPC-CAN-PT D33
CAN總線型渦輪流量計 PPC-CAN-SFM D34
CAN總線型連接線纜
PPC-CAN-CAB2
PPC-CAN-CAB-Y
PPC-CAN-R
D35
CAN 總線型頻率測量模塊 PPC-CAN-FR D35
CAN 總線液壓測試設備 D37
測量盒 ( 數顯壓力表 )SMB-DIGI/-W
壓力表 ( 機械式 )型號SPG
壓力表 ( 數字式 )型號SPG-DIGI
產品描述
除單獨的 SPG 系列壓力表之外，STAUFF 還可以提供
成套的壓力測量盒
依據客戶需求，SMB 系列測量盒可以有多種不同的組合
所有部件都集中放置于一個輕便的帶內襯海綿的手提
箱，方便攜帶
部件
SMB-20-1-xxx-C6F 標準型
測量軟管 (2000mm)SMS-20-2000-B-C6F
壓力表 表徑 63 mmSPG 063-xxx-
壓力表接頭G1/4SMA20-G1/4-P-OR-C6F
壓力表接頭G1/4SMD20-G1/4P-OR-C6F
測壓接頭G1/4SMK20-G1/4-PC-C6F
測壓接頭M10x1SMK20-M10x1-PA-C6F
變徑接頭G3/8SRS20-G3/8-B-C6F
變徑接頭G1/2SRS20-G1/2-B-C6F
SMB-20-2-xxx/xxx-C6F 標準型
測量軟管 (2000mm)SMS-20-2000-B-C6F
壓力表表徑63 mmSPG 063-xxx-...
壓力表接頭G1/4SMA20-G1/4-P-OR-C6F
壓力表接頭G1/4 SMD20-G1/4P-OR-C6F
測壓接頭G1/4SMK20-G1/4-PC-C6F
測壓接頭M10 x 1: SMK20-M10x1-PA-C6F
變徑接頭G3/8: SRS20-G3/8-B-C6F
變徑接頭G1/2: SRS20-G1/2-B-C6F
SMB-20-3-xxx/xxx/xxx-C6F 標準型
測量軟管(2000mm):SMS-20-2000-B-C6F
壓力表表徑63 mm:SPG 063-xxx-...
壓力表接頭G1/4:SMA20-G1/4-P-OR-C6F
壓力表接頭G1/4:SMD20-G1/4P-OR-C6F
測壓接頭G1/4:SMK20-G1/4-PC-C6F
測壓接頭M10x1:SMK20-M10x1-PA-C6F
變徑接頭G3/8:SRS20-G3/8-B-C6F
變徑接頭G1/2:SRS20-G1/2-B-C6F
SMB-20/100-1-xxx-C6F 標準型
測量軟管 (2000mm):SMS-20-2000-B-C6F
壓力表 表徑 100 mm:SPG 100-xxx-...
壓力表接頭 G1/2:SMA20-G1/2-P-OR-C6F
壓力表接頭 G1/2:SMD20-G1/2-P-OR-C6F
測壓接頭 G1/4:SMK20-G1/4-PC-C6F
測壓接頭 M10 x1:SMK20-M10x1-PA-C6F
變徑接頭 G3/8:SRS20-G3/8-B-C6F
變徑接頭 G1/2:SRS20-G1/2-B-C6F
注：所有測量盒均可以提供 SMB-15系列產品
1系列
測量盒SMB
2類型
測試 20 20
測試 15 15
3壓力表數量
1 個 SPG 063 壓力表，表徑 63 mm 1
2 個 SPG 063 壓力表，表徑 063 mm 2
3 個 SPG 063 壓力表，表徑 063 mm 3
1 個 SPG 100 壓力表，表徑 100 mm /100-1
附件 ( 轉換接頭 )
轉換接頭 一端螺紋 另一端螺紋
SDA20-G1/4-C6F G1/4 M16 x 2
SDA15-G1/4-C6F G1/4 M16 x 1,5
SDA12-G1/4-C6F G1/4 S12,65 x 1,5
SAD20/15-P-C6F M16 x 2 M16 x 1,5
SAD20/12-P-C6F M16 x 2 S12,65 x 1,5
SAD20/10-P-C6F M16 x 2 插針式連接
