AH-1080-3A單轉盤自動噴砂機設計方案
本機配置3支噴槍，噴嘴通徑φ8mm，材質：碳化硼。并配置1支吹砂槍。
工作原理：本機采用吸入式噴砂，即利用壓縮空氣在噴槍內高速流動形成負壓產生引射作用，將旋風分離器貯存箱內的磨料通過砂管吸入噴槍內，然后隨壓縮空氣流由噴嘴高速射到工件表面，達到噴砂加工的目的。在工作狀態時，壓縮空氣和砂料邊混合邊噴射，使壓縮空氣得到充分利用，空氣的流量和砂料的流量便于調節，能得到理想的混合比，能源和砂料消耗少，清理效率高，適用于電子，飛機、機車配件、五金、化工等行業工件表面大面積清理處理。其主要功能如：
一、噴射到工件表面的砂料在工件表面進行沖擊研磨，把工件表面的雜質及氧化皮清除掉，使表面積增大，提高涂層的附著力，提高涂裝質量。
二、可以分散結構體內在殘余應力，達到硬化工件表面，增加零件表面對塑型變形和斷裂的抵抗能力，并使工件表層產生壓應力，提高其疲勞強度。
三、使工件表面上的缺陷和由于機械加工所帶來的損傷減少，從而降低應力集中。
噴砂介質：玻璃珠、棕剛玉等。
加工范圍：本機適應于貴公司產品表面噴砂處理。
加工效率：實際產量以客戶工件形狀及噴砂效果確定。
二、工作流程：
開啟自動控制系統→氣剛門自動下降→轉盤啟運→噴槍開始工作→對工件表面進行噴砂處理→加工完畢→噴槍及轉盤自動關閉→氣剛門自動升起→噴砂完成取出工件。
三、本機特點：
1、操作簡單，效率較高，可根據不同的工藝要求更換不同粒度的砂料，砂料自動循環使用，節約成本。
2、小轉盤根據工件的工藝參數可無級調速，達到滿意的噴砂效果。
3、工件同時自動進入噴砂區按要求噴砂，噴砂時間可由噴砂效果按需設定。
4、噴槍采用固定方式，并可微調各種噴射角度,以達到良好的加工效果。
5、本機采用氣剛升降門，可便于噴砂調節與提高工人操作效率。
6、本機配置有旋風分離器，能將磨料和灰塵有效分離能將逃逸的砂�；厥�,降低磨料的損耗。
7、配置有布袋除塵器,能將工作中產生的粉塵清除。
四、主要設備構成及功能
1、主機：
主機由噴砂室、小轉盤轉動機構、噴槍、吹砂槍、噴槍固定機構、集砂斗、檢修門、氣動防塵門等組成。
1）、噴砂室：由2mm的 低鋼板焊接而成，表面噴漆處理。噴砂室外形尺寸：1200X1200X800（mm）。
3）、小轉盤轉動機構（4套）：由模盤、小軸、軸承、軸承座、小轉盤、三角皮帶、小轉盤支座、齒輪減速電機、電機支座等組成。
4）、噴槍：配置3支噴槍。噴槍材料采用鋁合金。噴嘴材質采用 耐磨碳化硼。噴嘴通徑：Ф8mm。噴槍距離、角度和位置完全可以根據用戶的產品需要進行調控，。每支噴槍啟動采用單獨控制，根據加工要求可以啟動所需噴槍數量。
5）、檢修門：由2mm的 鋼板焊接而成，表面噴漆處理，其上配有觀察視窗，以便于觀察噴砂加工過程，隨時處理突發意外情況。
6）、集砂斗：由2mm的 低碳鋼板焊接而成，表面噴漆處理，其受砂粒沖擊內表面貼膠皮。集砂斗內設置有過濾網, 防止工件或者較大雜物掉入料艙內，堵塞噴槍而影響正常的工作。
7）、氣動防塵門：由防塵門、門框、氣缸等組成�？煞乐箛娚凹庸r(shí)，砂粒的直接外泄

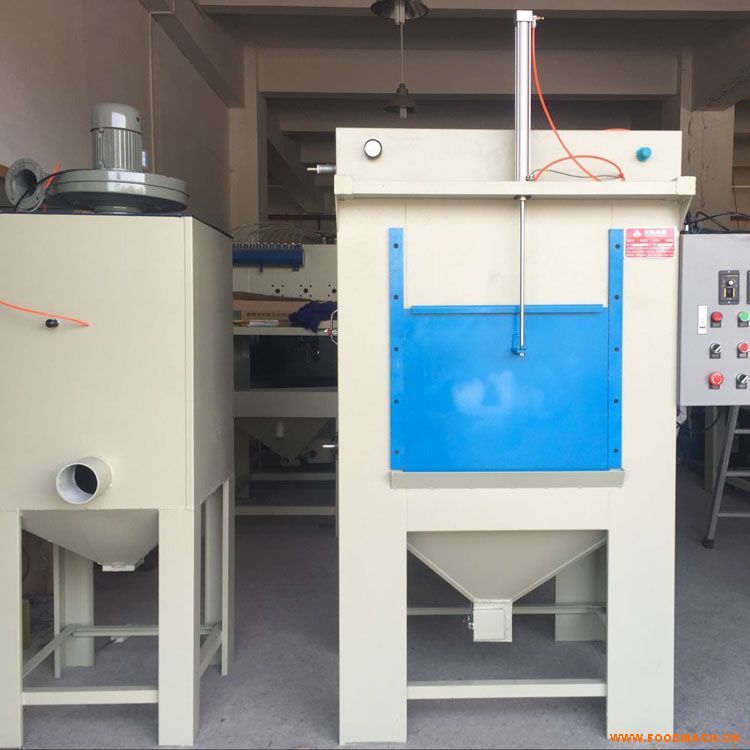

鋸片噴砂機
機器外形尺寸：1000*1000*2600（MM）
機器內尺寸：1000*1000*600（MM）
機器照明燈：220V 13W節能燈
除塵 箱 尺寸：600*600*1900（MM）
除塵風機功率：220V/50HZ/950W
工作壓力：2-7bar(kg/cm2)
噴槍數量：3把
除塵方式：袋式除塵箱，利用氣動自動/手動除塵
空氣源要求：壓力7BAR（kg/平方米）流量1.5-3.0立方米/min
適用范圍：直徑不超過600MM的各類鋸片的鋸齒部分的上下面及側面噴砂處理（如去毛邊、去毛刺、去氧化皮）及電鍍、噴涂的前處理，提高附著力；同樣的適用于其他各類直徑不超過600MM的圓盤類產品的表面的去氧化皮、去殘?jiān)�、除銹、除油、舊件翻新；陶瓷制品與玻璃制品的表面文字與圖案的雕刻及霧化效果、塑膠制品光飾、霧化作用、去毛邊、去毛刺，增強噴涂附著力。
