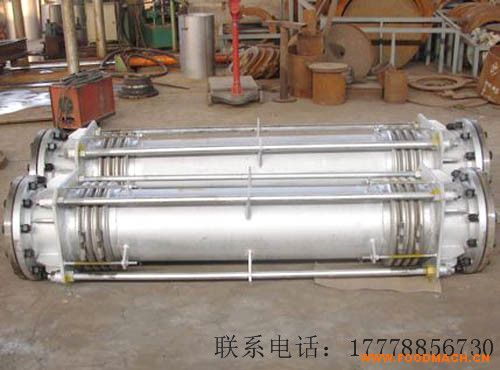

軸向復式拉桿波紋補償器

描述：軸向復式拉桿波紋補償器結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。是由兩段或三段波紋管，短中間接管及長拉桿等零件構成，長拉桿不是承力構件。

軸向復式拉桿波紋補償器結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。是由兩段或三段波紋管，短中間接管及長拉桿等零件構成，長拉桿不是承力構件。

軸向復式拉桿波紋補償器現場安裝完后，須將耳后兩側的螺母退至限位螺母處。這種補償器可吸收較大的軸向位移。對于這類波紋管較多的補償器而言，外套既是一種保護裝置以保證補償器在運輸或安裝過程中不損壞波紋管。而且，又保證了補償器工作時的穩(wěn)定性，也是由于外罩的存在，對于補償器的保溫操作也變得簡單易行。

軸向型復式拉桿波紋補償器的生產參數：

口徑：DN32-DN3000

壓力級別：0.1Mpa—2.5Mpa

連接方式：1、法蘭連接（法蘭按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨）；2、接管連接

產品軸向補償量：72mm-500mm

軸向復式拉桿波紋補償器的示例：

舉例：0.6TFL200*12J

表示：工作壓力為0.6Mpa，通徑DN=200mm，波數為12，接管連接的軸向型復式拉桿波紋補償器。
