河北常用型HGRW1-35防風型高壓熔斷器正常使用條件 2.1環境溫度：不高于 40℃，不低于-30℃ 2.2海拔高度：不超過1000m；（1000m以上可按GB311.1-1997進行修正） 2.3電源頻率：50±2Hz； 2.4地震烈度：7度以下 2.5**風速：35m/s

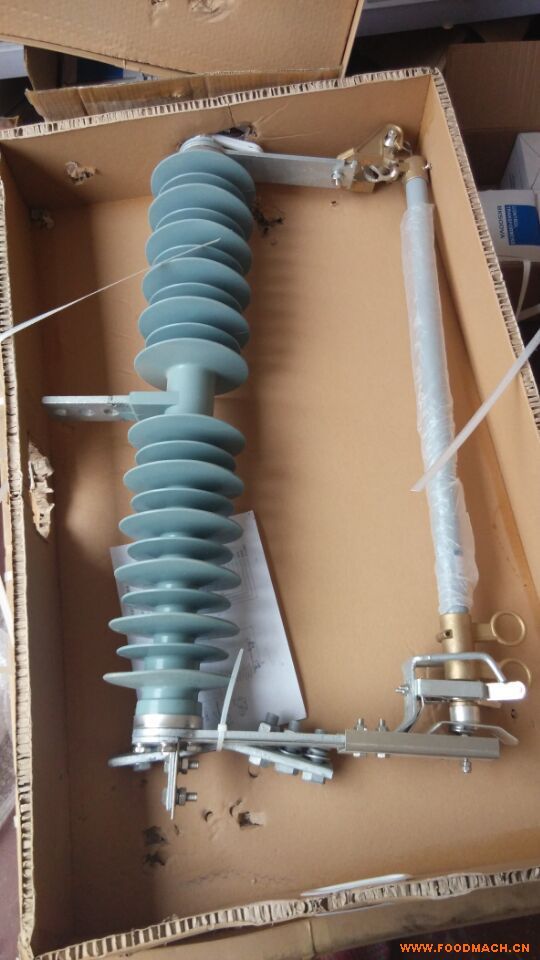

3、工作原理 跌落式熔斷器由絕緣子、接觸導電系統和熔管三部分組成。正常工作時，熔絲使熔管上的活動關節鎖緊，熔管在上觸頭的壓力下處于合閘狀態。故障時，熔絲熔斷，在熔管內產生電弧，熔管內襯的消弧管在電弧作用下分解出大量氣體，在電流過零時產生強烈的去游離作用而熄滅電弧。由于熔絲熔斷，因而活動關節釋放使熔管下垂，在上、下觸頭的彈力和熔管自重的作用下迅速跌落，形成明顯的斷開間隙。

4.熔斷器選用 安裝地點的短路容量應在跌落式熔斷器額定斷流容量范圍內。若超越上限，則可能因電流過大，產氣過多而使熔管**；若低于下限，則有可能因電流過小，產氣不足而無法熄滅電弧。因此，在選擇跌落式熔斷器的額定容量時，既要考慮其上限開斷電流與安裝地點的**短路電流相匹配，還要重視其下限開斷容量與安裝地點的小短路電流的關系�？紤]到跌落式高壓熔斷器作為配電變壓器內部故障的主保護，保護范圍從低壓熔斷器變壓器側到高壓熔斷器變壓器側，而且又作為低壓熔斷器的后備保護，應以低壓出口兩相短路作為短路電流小值來選擇其下限開斷容量。河北常用型HGRW1-35防風型高壓熔斷器西安紅光智能電氣有限公司

5.熔絲的選擇 熔絲的選擇應能保證配電變壓器內部或高、低壓出線套管發生短路時能迅速熔斷。實踐中常按以下原則選擇：配電變壓器容量為160kVA以下的，熔絲按變壓器額定電流的2～3倍來選；配電變壓器容量為160kVA及以上的，按1.5～2倍選擇。熔絲的選擇還必需考慮熔絲的熔斷特性能否與上級保護時間相配合，這是決定采用熔絲保護能否生效的關鍵問題。配電線路的速斷保護動作時間很短，約為0.1s左右。根據熔絲的特性曲線，在0.1s內使熔絲熔斷的電流應不小于額定電流的20倍。這一數據是保證熔絲與首端斷路器配合的必要條件。

6.跌落式熔斷器的安裝 (1)安裝時應將熔體拉緊(使熔體大約受到24.5N左右的拉力)，否則容易引起觸頭發熱。 (2)熔斷器安裝在橫擔(構架)上應牢固可靠，不能有任何的晃動或搖晃現象。 (3)熔管應有向下25°±2°的傾角，以利熔體熔斷時熔管能依靠自身重量迅速跌落。 (4)熔斷器應安裝在離地面垂直距離不小于4m的橫擔(構架)上，若安裝在配電變壓器上方，應與配變的外輪廓邊界保持0.5m以上的水平距離，以防萬一熔管掉落引發其他事故。 (5)熔管的長度應調整適中，要求合閘后鴨嘴舌頭能扣住觸頭長度的三分之二以上，以免在運行中發生自行跌落的誤動作，熔管亦不可頂死鴨嘴，以防止熔體熔斷后熔管不能及時跌落。 (6)所使用的熔體必須是正規廠家的標準產品，并具有一定的機械強度，一般要求熔體少能承受147N以上的拉力。 (7) 10kV跌落式熔斷器安裝在戶外，要求相間距離大于70cm。西安紅光智能電氣有限公司
