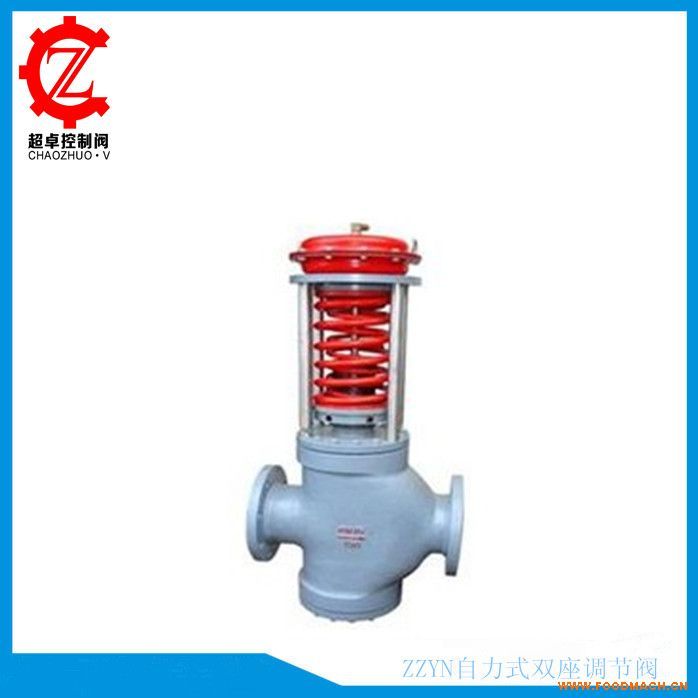

一. ZZYN自力式雙座調節閥產品介紹

ZZYN型自式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。

二. ZZYN自力式雙座調節閥 產品特點

自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
壓力分段范圍細且互相交叉，調節精度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
橡膠膜片式檢測，執行機構測精度高、動作靈敏。
采用壓力平衡機構，使調節閥反應靈敏、控制*。

三. ZZYN自力式雙座調節閥主要零件材料

閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti

閥芯：1Cr18Ni9Ti 、0Cr18Ni12Mo2Ti

閥座：1Cr18Ni9Ti 、0Cr18Ni12Mo2Ti

閥桿：1Cr18Ni9Ti 、0Cr18Ni12Mo2Ti

填料：聚四氟乙烯，柔性石墨

橡膠膜片：丁晴、乙丙、氟、耐油橡膠

四. ZZYN自力式雙座調節閥閥結構形式 五. ZZYN自力式雙座調節閥主要技術參數和性能指標

六. ZZYN自力式雙座調節閥外形尺寸及重量六. ZZYN自力式雙座調節閥連接尺寸及標準

法蘭標準：鑄鋼法蘭按GB9113-88、JB/79-94

法蘭密封面型式：PN16凸面；PN40、64為凹凸面、閥體為凹面

結構長度：按GB12221-89標準

執行機構信號接口：內螺紋M16×1.5

*閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等七. 訂貨須知

訂貨時請用戶提供以下資料：

調節閥名稱、型號

公稱壓力Mpa

公稱通徑

額定流量系數（Kv）

固有流量特性

介質名稱

工作溫度及范圍

整機作用方式

壓力設定點及調節范圍

閥體、閥內件及填料材質

所配附件
