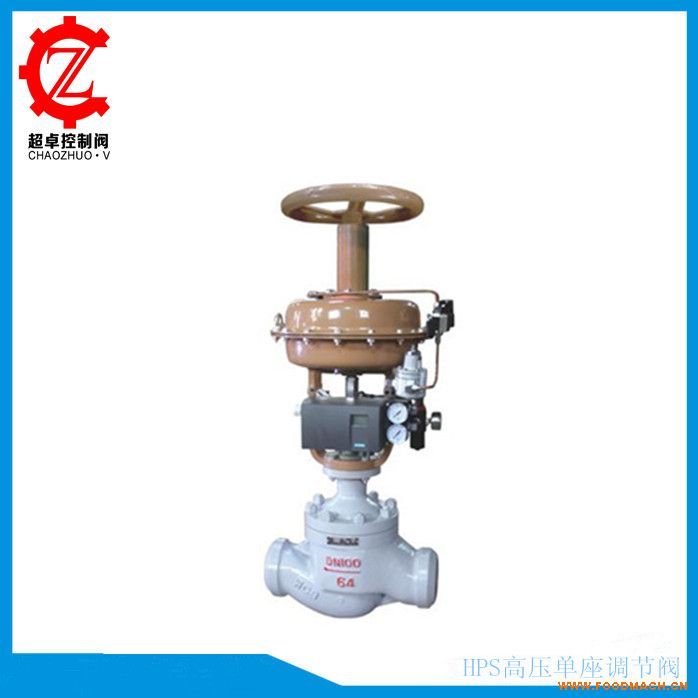

一.HPS高壓單座調節閥產品概述
HPS高壓單座調節閥是CV3000系一產品之一。HPS高壓單座調節閥是一種上導向結構的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。閥芯導向部分的導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。HPS高壓單座調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92標準。
二.HPS高壓單座調節閥主要技術參數
閥體
閥體型式 | 單座鑄造球型閥 | |
公稱通徑 | 25、40、50、80mm | |
公稱壓力 | ANSI 900、1500、2500；JIS 63K | |
連接型式 | 密封面型式 | RF、RJ |
法蘭標準 | JIS B2201-1984、ANSI B16.5-1981等 | |
焊接標準 | 嵌接焊SW(40~80mm) 對接焊BW(80mm) | |
材料 | 碳鋼(ZG230-450)、CrMo鋼、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等 | |
上閥蓋 | 常溫型 | -5～+230℃ |
伸長I型 | +230～+566℃ | |
壓蓋型式 | 螺栓壓緊式 | |
密封填料 | 石棉編織填料、石墨填料 | |
閥內件
閥芯形式 | 單座柱塞型閥芯 |
流量特性 | 等百分比特性、線性特性 |
材料 | 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等 |
執行機構
執行器型式 | HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
膜片材料 | 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
彈簧范圍 | 80~240KPa(HA型)，190~250、190~300、190~350KPa(VA6型) |
供氣壓力 | 260~400KPa(HA型)，280~400KPa(VA6型)，400~500KPa(VP型) |
氣源接口 | RC1/4"(HA、VA型)、RC1/2"(VP型) |
環境溫度 | -30~+70℃ |
作用形式 | 氣-關式或氣-開式 |
可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
三.HPS高壓單座調節閥主要性能指標
泄漏量 | 金屬閥座 | 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
回差 | 帶定位器 | 小于全行程的1% |
不帶定位器 | 小于全行程的3% | |
基本誤差 | 帶定位器 | 小于全行程的±1% |
不帶定位器 | 小于全行程的±5% | |
可調范圍 | 50：1 | |
四.HPS高壓單座調節閥主要外形及連接尺寸
公稱通徑DN(mm) | 25、40、50、80mm |
結構長度 | 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系超卓閥門公司技術部或銷售部 ，技術人員將會為您提供完整的圖紙及技術資料。 |
