一、用途與特點

    自力式電控溫度調節閥，該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

 二、結構與原理

    調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。

     加熱型調節閥的結構與原理

    工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。

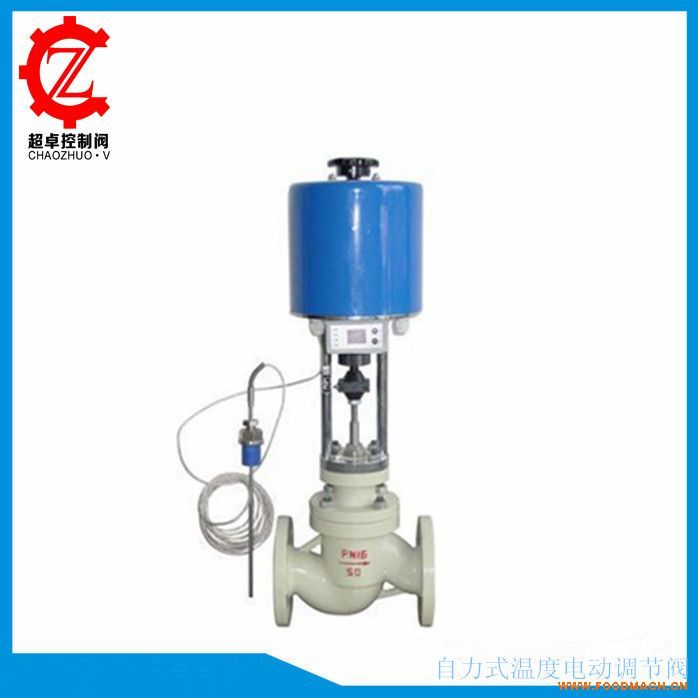

    外形示意圖：

三：主要參數與材料

主要參數見表一            （表一）：

 主要材料見表二     （   表二）

外形尺寸及重量見表三      （表三）

 四．型號編制說明

     Z Z W P E

    Z（1）Z（2）W（3）- P（4） – E（5） - 16（6）

（1）. Z 帶智能執行器

（2）.Z 自力式

 （3）W 溫度控制

 （4）P 單座調節閥   N雙座調節閥   M套筒調節閥

 （5）E 帶電控驅動

 （6 ）16 公稱壓力1.6MPa （1.6~6.4MPa）

自力式溫度電動調節閥訂貨須知：
一、①自力式溫度電動調節閥產品名稱與型號②自力式溫度電動調節閥口徑③自力式溫度電動調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的自力式溫度電動調節閥型號，請按自力式溫度電動調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
