產品關鍵詞：T968Y 電動疏水調節閥 電動調節閥 疏水調節閥

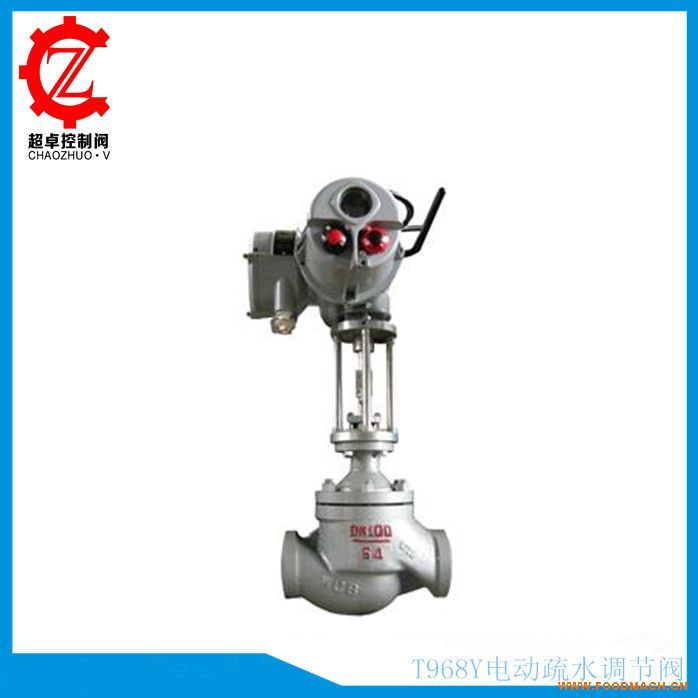

- 產品名稱：T968Y電動疏水調節閥【超卓閥門】
- 產品編號：7
- 產品商標：超卓
- 產品規格：常規
- 參考價格：面議
- 更新時間：2026/3/16 8:13:26
- 點擊次數：541次
一、工作原理
T968Y系列加熱水位疏水調節閥是由電動執行機構和疏水調節閥兩部分組成。電動調節閥輸入是調節器送來的直流電信號，經伺服放大器放大后來驅動執行機構，產生軸向推力，帶動調節閥動作，從而引起介質流量的變化，來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較，使調節閥始終保持在一個輸入信號相對應的位置上，完成伺服調節任務。
二、主要技術參數
公稱通徑ＤＮ(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
流量特性 | 近似線性、近似等百分比 | ||||||
公稱壓力PＮ(ＭPa) | 2.5/6.4 | ||||||
連接型式 | 焊接 | ||||||
配用執行機構 | ＺＫＤ型 | ||||||
行程L(mm) | 57.6 | 88.2 | |||||
*大壓差△Ｐ(MPa) | 0.5/3 | ||||||
額定流量系數Cv | 44 | 99 | 175 | 395 | 640 | 1000 | 1440 |
工作溫度t (℃) | ≤450 | ≤450 | |||||
使用介質 | 水 | ||||||
注：1.該型號還有法蘭式、直角式、和法蘭直角式
2.也可配氣動執行機構或HQ智能型執行機構
三、主要技術性能指標
項目 | 技術性能指標 |
基本誤差(%) | 不超過±2.5 |
回差(%) | ≤1.5 |
死區(%) | ≤3 |
泄漏量 | 0.01％×閥額定容量 |
四、閥門主要材料
名稱 | 材料 |
閥體 | WCB、WC6、20CrMo |
閥芯 | 316不銹鋼 |
籠罩 | 17-4PH |
閥桿 | 17-4PH |
閥座 | 316不銹鋼 |
五、外形尺寸
公稱通徑DN(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
H(mm) | 860 | 918 | 918 | 918 | 1460 | 1690 | 1690 |
H1(mm) | 120 | 248 | 248 | 248 | 360 | 470 | 470 |
L(mm) | 300 | 372 | 372 | 372 | 490 | 610 | 610 |
D1(mm) | 90 | 150 | 180 | 200 | 244 | 355 | 420 |
D2(mm) | 76 | 104 | 127 | 168 | 210 | 270 | 320 |
D3(mm) | 50 | 80 | 100 | 140 | 180 | 230 | 270 |
T968Y電動疏水調節閥訂貨須知：
一、①T968Y電動疏水調節閥產品名稱與型號②T968Y電動疏水調節閥口徑③T968Y電動疏水調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的T968Y電動疏水調節閥型按型接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
